Bulkhead Barbed Fitting

Shenchi Amûrên Barbed Bulkhead-a-kalîteya bilind destnîşan dike, ku bi taybetî ji bo rêvekirina çengan di nav panelên alavan de hatî çêkirin û di heman demê de mohrkirina pêbawer peyda dike. Ji tûnc, SUS304, û SUS316L polayê zengarnegir hatine çêkirin, van pêlavan berxwedana korozyonê ya xurt pêşkêş dikin û ji bo cûrbecûr şert û mercên xebatê maqûl in.

Structure Product

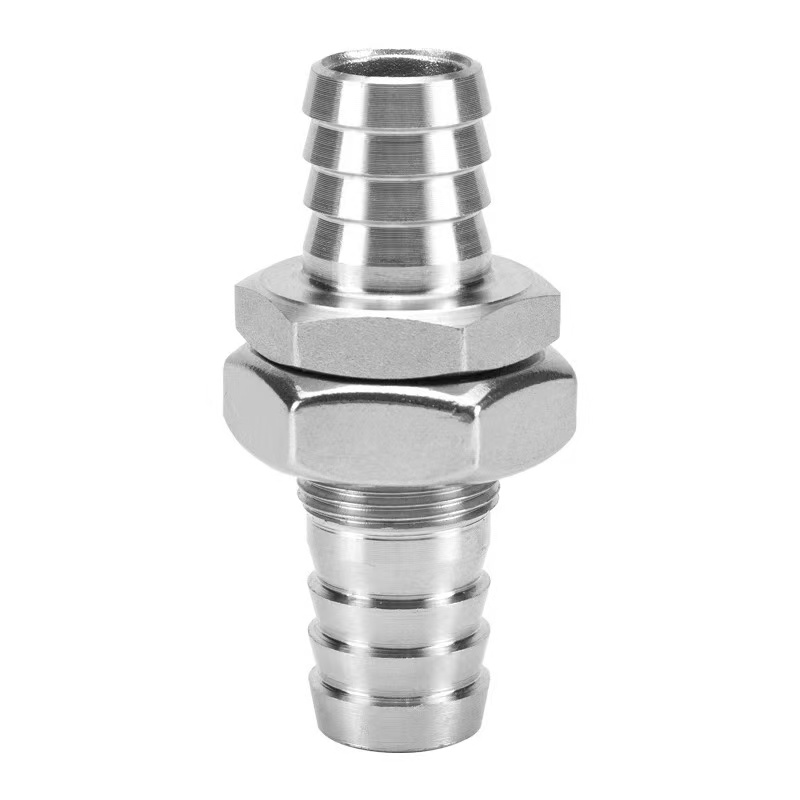

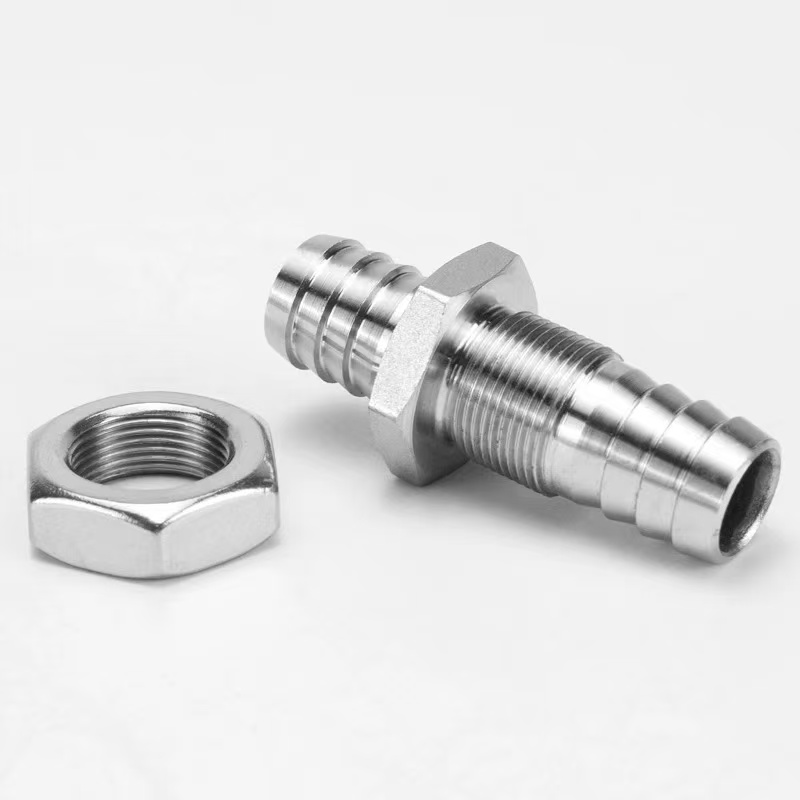

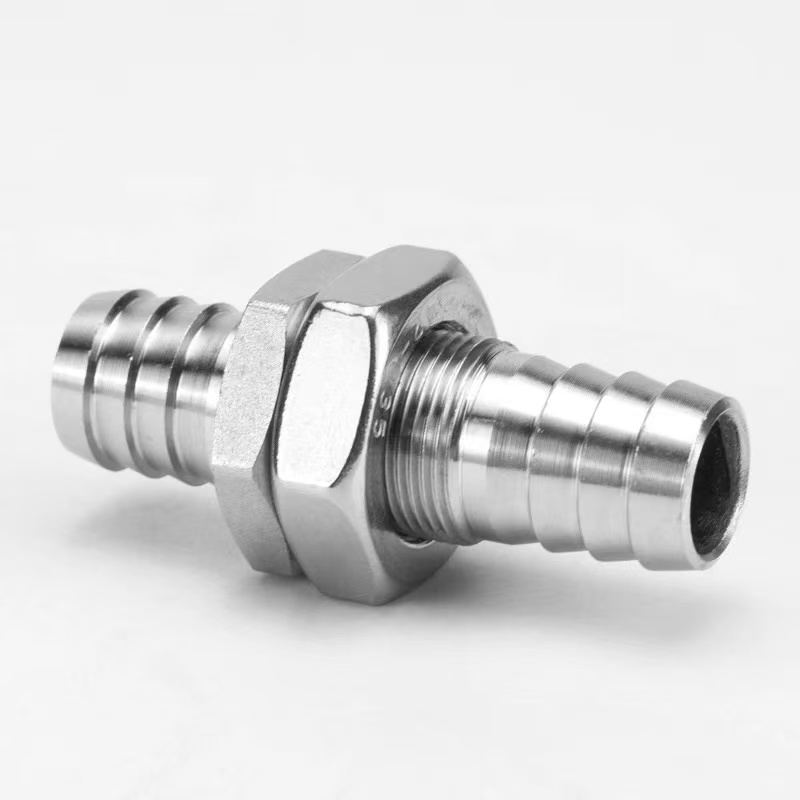

Struktura Bulkhead Barbed Fitting têlên lûtkeyê, gwîzek kilîtkirî, û girêdanên çelengên barbed vedihewîne. Di dema sazkirinê de, tenê qulikek panelê hewce ye; hişkkirina gwîzê pêvajoya rastkirin û morkirinê temam dike.

Di dawiya barbed de sêwiranek li dijî şilbûnê vedihewîne, dema ku bi kefek çengê re tê bikar anîn pêwendiyek ewle peyda dike. Van pêlavan bi berfirehî di kabîneyên kontrolê, alavên dermankirina avê, amûrên bijîjkî, û warên din ên têkildar de têne bikar anîn.

Specifications Product

Avantajên Structural

Bulkhead Barbed Fitting pêlavek boriyê ye ku bi taybetî ji bo rêvekirina çengan di nav panelên alavan, dorpêçkirin, an qeşengan de dema ku mohrkirina sabît peyda dike hatî çêkirin. Struktura wê ya sereke beşek tîrêjê, gwîzek kilîtkirî, girêkek vegirtinê, û girêdanek çelengek barbar pêk tîne. Di dema sazkirinê de, pêdivî ye ku tenê qulikek bi pîvana têkildar li ser panelê were çêkirin. Beşa tîrêjê ya pêlavê di qulikê re derbas dibe, û gwîz ji alîyê dijberî ve tê hişk kirin da ku pêvajoya rastkirin û vegirtinê temam bike.

1. Struktura Rastkirina Parçeyê:Dirêjahiya beşa Mijarê li gorî stûrbûna panelê ya hevpar tê adaptekirin. Gava ku gwîza qefilandinê tê zexmkirin, ew bi panelê re rastkirinek hişk çêdike, û pê ewle dibe ku guncan di bin hêzên kişandina derveyî de jî ewle bimîne.

2. Pêwendiya Çêlika Barbed:Yek an her du aliyên panelê ji bo têxistina kulmê û çêkirina pêwendiyek morkirî ya bi kulpek çelengê diranên bişkikî yên berbikî vedihewîne. Dawiya barbed sêwiranek ducarî ya dij-şirîn digire, li gorî pêlavên asayî berxwedana vekişînê pir bilindtir peyda dike.

3. Pergala morkirinê:Li her du aliyên panelê gazketên gomî an O-rings têne peyda kirin. Dema ku gwîz tê zexmkirin, gasketa morkirinê tê pêçandin, di vekirina panelê de, bi nirxek parastinê heya IP65 an jî bilindtir vegirtina av û toz-teng bi dest dixe.

Rêbaza Sazkirinê

Amûrên Barbed Bulkheadê yên domdar ên Shenchi têne saz kirin. Têkiliyek ewledar û girtî tenê di şeş gavan de dikare were bidestxistin:

Gav 1: Amadekirina Holê ya Panelê

Li ser bingeha pîvana derveyî ya beşa têxê li ser panelê qulikek dorpêvek çêkin. Piştrast bikin ku qiraxa qulikê sivik û bê qermiçî ye da ku zirarê nede gasketa morkirinê.

Gav 2: Gasket Sealing saz bikin

Gasketa morkirinê ya EPDM-ê ya ku tê de tê de bihejînin ser beşa têxê, wê li dijî bingehê guncan bixin. Ger morkirin li her du aliyên panelê hewce be, li her aliyek gazekek bi cîh bikin.

Gav 3: Bi Panelê Têxe

Ji aliyekî panelê ve beşa têxê têxin qulikê, pê ewle bin ku bingeha guncan bi panelê re bi gasketa morkirinê ya di navberê de têkil dike.

Gav 4: Gûzê Qefilandinê Tir bikin

Gûzê kilîtkirinê ji aliyê berevajî yê panelê ve li beşa têxê bipêçin, û hêdî hêdî wê bi kulmekê hişk bikin. Tîrêja pêşniyarkirî: 5–8 N·m ji bo materyalên tûncê û 8–12 N·m ji bo pola zengarnegir. Di dema tengkirinê de laşê guncan sekinî.

Gav 5: Hose girêdin

Vebijêrkek hilbijêrin ku pîvana derveyî ya barbê 0,5-1 mm ji pîvana hundurê hose mezintir e. Heya ku ew bigihîje bingehê, qulikê vertîkal têxin ser dawiya barbar. Ji bo sepanên bi tansiyona bilind, kelemek çelengek pola zengarnegir bikar bînin û wê di navbera barkên duyemîn û sêyemîn de bixin.

Gav 6: Testa Yekbûna Morkirinê

Testek zexta statîk bi 1,5 qatê zexta xebatê pêk bînin. Ger sê hûrdeman lehî tunebe, sazkirin jêhatî ye.
